10.5.4. Заполнение областей узорами Алгоритм заливки закрашивает области сплошным цветом. Однако вместо этого мы можем пожелать заполнить область некоторым узором, как показано на рис. 10.21. Пусть нужный узор хранится в массиве

RGB pattern[Width][Height]:
Пример

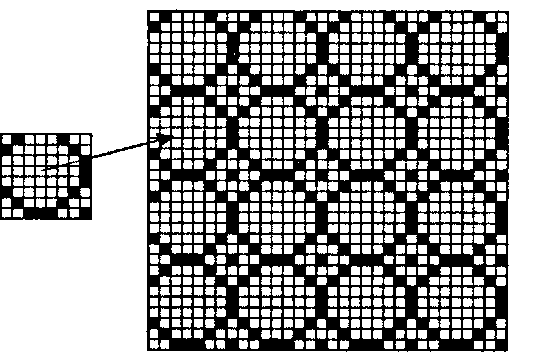

Рис. 10.24. Пример: мотив мозаики и результирующая мозаика Пиксельная карта в массиве pattern[] [] может быть целым изображением, которым мы хотим «раскрасить» заданную область, или это может быть маленький элемент мозаики (tiling pattern), который следует выкладывать с повторением. На рис. 10.24 приведен мотив мозаики размером восемь на восемь и результат замощения (tiling) этого мозаичного мотива на область большего размера. Не составляет труда взять данные из массива pattern и «выложить» этот узор. Для того чтобы нарисовать пиксел в точке (х, у), нам нужно задать цвет рисования элементу массива pattern[х][у], но для обеспечения повторяемости узора мы задаем цвет рисования элементу pattern[х % Width][у % Height]. Использованная здесь функция модуля «%» ограничивает индексы в массиве pattern до нужных пределов и копирует узор на область любого размера.

Практические упражнения

10.5.1. Гранично-определенная заливка О Адаптируйте алгоритм из листинга 10.6 так, чтобы он производил закрашивание гранично-определенных 4-связных областей. Пусть цвет границы хранится в переменной boundaryCcl or, а начальная точка лежит внутри области, а не на ее границе.

О Работает ли этот метод в случае, когда значение boundaryCol or равно newCol or?

О Покажите, что если boundaryCcl or отличен от newColcr, однако некоторые внутренние пикселы имеют цвет newColor, то существует ряд геометрических узоров, при которых данный алгоритм может зависнуть и прекратить работу до полного закрашивания области.

10.5.2. Имитация заливки вручную

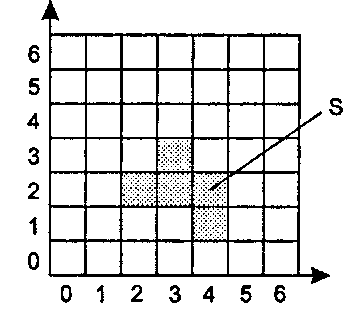

Поупражняйтесь вручную с алгоритмом из листинга 10.6 - для области, внутренняя часть которой задается пикселами (1, 1), (2, 1), (2, 2), (3, 2), (2, 3), (1,3). В качестве начальной точки возьмите (2, 2). Повторите это упражнение для случая, когда алгоритм адаптирован для 8-связных областей, где четыре дополнительных проверки проводятся в следующем порядке: (х - 1, у - 1), (х + 1, у - 1), (х - 1, у + 1), (х + 1,у + 1).
